Projet ALPY — Documentation technique

Par Dauba Alexandre

Contexte

Le groupement ALPY, gestionnaire des stations d’altitude des Pyrénées, souhaite récolter des informations de fréquentation et de satisfaction auprès de ses clients. Le site d’enquête est réalisé avec le CMS WordPress. Pour des raisons de sécurité, le serveur Web (Nginx) est placé dans une DMZ. Des postes en libre‑service doivent être proposés et un service DHCP configuré sur le routeur. Un contrôleur de domaine Samba doit être fourni, incluant les comptes administrator et alpy.

Présentation d’ALPY

Créée en 2001, basée à NAY (Pyrénées‑Atlantiques).
Exploitant des domaines skiables (Gourette, La Pierre Saint‑Martin, Cauterets, Saint‑Lary).
Animations, maintenance des domaines, vente des forfaits.
La sécurité est centrale : pistes & données.

En chiffres

4 stations, 250 salariés
680 000 journées skieurs
10 M€ de CA
80 pistes, 63 remontées
428 km de pistes alpin, 200 km de fond

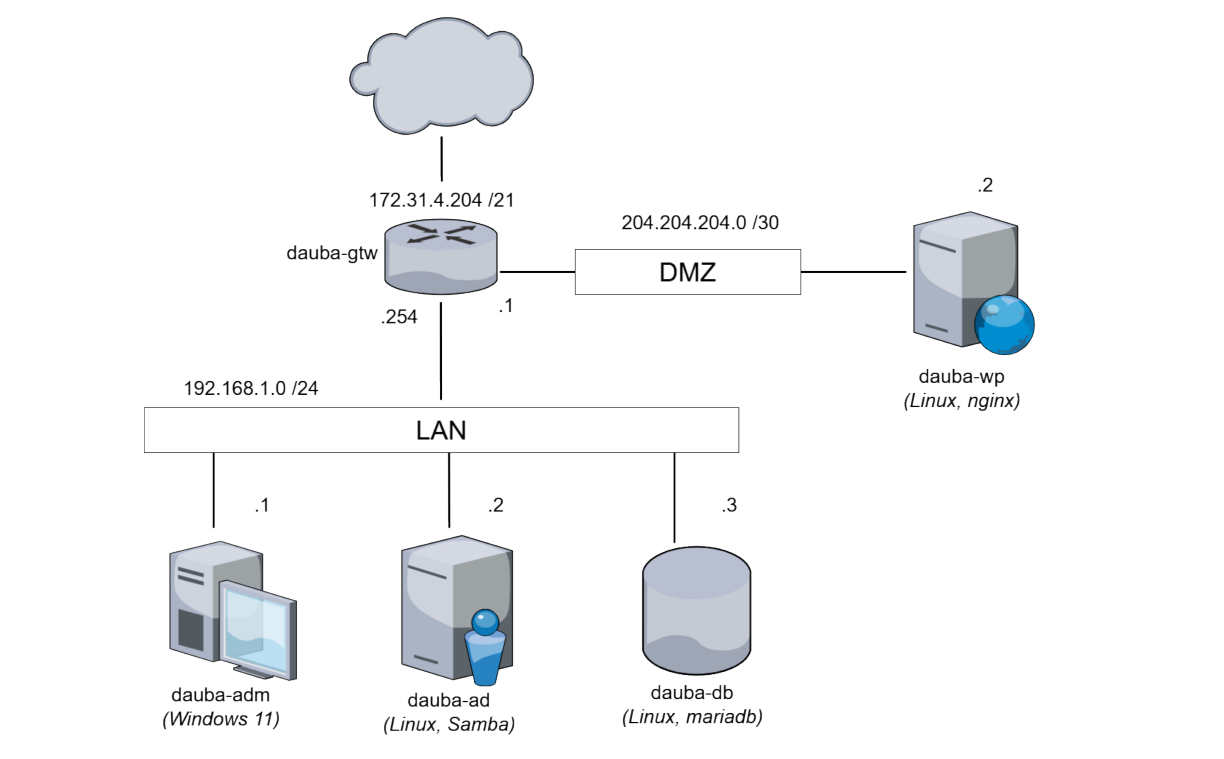

Schéma réseau

Tableau d’adressage

Voici ci-dessous le tableau d’adressage du projet :

Réseau / Postes	IP	CIDR	Gateway	DNS
WAN	/////	21	/////	/////
dauba-gtw	172.31.4.204	21	/////	/////
DMZ	204.204.204.0	30	/////	/////
dauba-gtw	204.204.204.1	30	/////	/////
dauba-wp	204.204.204.2	30	204.204.204.1	204.204.204.1
LAN	192.168.1.0	24	/////	/////
dauba-gtw	192.168.1.254	24	/////	/////
dauba-adm	192.168.1.1	24	192.168.1.254	192.168.1.2
dauba-ad	192.168.1.2	24	192.168.1.254	192.168.1.254
dauba-db	192.168.1.3	24	192.168.1.254	192.168.1.2

Spécifications techniques

Routeur

Nom : dauba-gtw
IP : 172.31.4.204 (WAN), 204.204.204.1 (DMZ), 192.168.1.254 (LAN)
CPU : 1 cœur · RAM : 2 Go · Stockage : 16 Go

Serveur Web

Nom : dauba-wp
IP : 204.204.204.2
CPU : 2 cœurs · RAM : 2 Go · Stockage : 20 Go

Serveur de base de données

Nom : dauba-db
IP : 192.168.1.3
CPU : 2 cœurs · RAM : 2 Go · Stockage : 20 Go

Serveur Active Directory

Nom : dauba-ad
IP : 192.168.1.2
CPU : 2 cœurs · RAM : 2 Go · Stockage : 20 Go

Poste Administrateur Windows

Nom : dauba-adm
IP : 192.168.1.1
CPU : 3 cœurs · RAM : 10 Go · Stockage : 80 Go

Configuration du routeur

Interfaces réseau

em0 (WAN) : 172.31.4.204
em1 (LAN) : 192.168.1.254
em2 (DMZ) : 204.204.204.1

Toutes les adresses sont configurées en IP fixe.

Règles NAT

Service	Interface	Protocole	Destination	Port dest.	IP NAT	Port NAT
SSH Contrôleur de domaine	WAN	TCP	WAN address	2289	192.168.1.2	22 (SSH)
SSH Base de données	WAN	TCP	WAN address	2286	192.168.1.3	22 (SSH)
SSH Serveur Web	WAN	TCP	WAN address	2280	204.204.204.2	22 (SSH)
RDP poste Windows	WAN	TCP	WAN address	3389 (MS RDP)	192.168.1.1	3389 (MS RDP)
SQL depuis DMZ	DMZ	TCP	DMZ address	3306	192.168.1.3	3306
Interface pfSense depuis WAN	WAN	TCP	WAN address	4431	LAN address	80 (HTTP)
Serveur Web depuis WAN	WAN	TCP	WAN address	80 (HTTP)	204.204.204.2	80 (HTTP)
SQL depuis WAN	WAN	TCP	WAN address	3306	192.168.1.3	3306

Service DHCP

IP du serveur DHCP : 192.168.1.254
Pool : 192.168.1.4 → 192.168.1.253

Configurations des serveurs & machine Windows

Configuration WordPress (WP)

Prérequis : nginx, php, wordpress, phpMyAdmin.

Fichier : /etc/nginx/sites-available/default

server {
  listen 80 default_server;
  listen [::]:80 default_server;
  root /var/www/wordpress;
  index index.php;
  server_name _;

  location / {
    try_files $uri $uri/ =404;
  }

  location ~ \.php$ {
    include snippets/fastcgi-php.conf;
    fastcgi_pass unix:/run/php/php8.2-fpm.sock;
    # With php-cgi (or other tcp sockets):
  }
}

Arborescence (à la racine /var/www) :

Dossier wordpress
Dossier phpMyAdmin
Fichier info.php : <?php phpinfo(); ?>

Créer un raccourci dans wordpress vers /var/www/phpMyAdmin et un second vers info.php (dossier parent). Dans la table wp_options de la base wordpress, définir siteurl et home → http://204.204.204.2/.

Fichier : /var/www/wordpress/wp-config.php

<?php
define('DB_NAME', 'wordpress');
define('DB_USER', 'wp');
define('DB_PASSWORD', 'sio');
define('DB_HOST', '204.204.204.1');
define('DB_CHARSET', 'utf8mb4');
define('DB_COLLATE', '');

/* Clés et sels d'authentification (exemple, à régénérer en prod) */
// AUTH_KEY, SECURE_AUTH_KEY, LOGGED_IN_KEY, NONCE_KEY, etc.

$table_prefix = 'wp_';
define('WP_DEBUG', false);
if (!defined('ABSPATH')) {
  define('ABSPATH', __DIR__ . '/');
}
require_once ABSPATH . 'wp-settings.php';

Fichier : /var/www/phpMyAdmin/config.inc.php

<?php
declare(strict_types=1);
$cfg['blowfish_secret'] = '';
$i = 0;
$i++;
$cfg['Servers'][$i]['auth_type'] = 'cookie';
$cfg['Servers'][$i]['host'] = '204.204.204.1';
$cfg['Servers'][$i]['compress'] = false;
$cfg['Servers'][$i]['AllowNoPassword'] = false;
$cfg['UploadDir'] = '';
$cfg['SaveDir'] = '';

Configuration Base de données (MySQL)

Prérequis : MySQL.

Extrait de configuration :

pid-file              = /run/mysqld/mysqld.pid
basedir               = /usr
bind-address          = 192.168.0.3
expire_logs_days      = 10
character-set-server  = utf8mb4
collation-server      = utf8mb4_general_ci

Comptes : créer la base wordpress et deux utilisateurs :

wp/sio : droits uniquement sur la BDD wordpress
sio/sio : droits sur tout le serveur

Configuration Active Directory (Samba AD DC)

Prérequis : samba-ad-dc.

Nom de domaine : dauba-alpy.lan
FQDN serveur : dauba-ad
Compte admin : administrator/sio
Compte user : alpy/sio

Poste ADM (Windows)

Créer un utilisateur local ajouté au groupe Invités.
Joindre la machine au domaine.
Installer les outils RSAT :
- Outils AD DS et services LDS
- Outils de gestion de stratégie de groupe
- Outils du serveur DNS
